● کاربرد
این قطع کننده سری MCCB CMM1 یکی از محصولاتی است که با استفاده از فناوری پیشرفته بین المللی توسعه و تولید شده است.این دستگاه با ولتاژ عایق نامی 550 ولت و 800 ولت عرضه می شود و برای مدار AC 50/60 هرتز، ولتاژ کاری نامی AC 400 ولت (یا کمتر)، جریان کاری نامی تا 1600 آمپر برای تعویض مکرر و راه اندازی موتورها استفاده می شود.محصولات مطابق با استاندارد IEC60947-2 هستند.
● فنی اصلی محصول
لهستانی ها | 2P،3P،4P |
جریان دارای رتبه در | 100، 160، 180، 200، 225، 250A |
ولتاژ عایق نامی Ui (V) | 690 |
ولتاژ کاری نامی Ue(V) | 400 |
فرکانس رتبه بندی شده | 50/60 هرتز |
حداکثر ظرفیت قطع اتصال کوتاه | 35KA |
خدمات ظرفیت قطع اتصال کوتاه | 22KA |
قوس در فاصله (میلی متر) | 0 |
بار عملکرد عملیات | 1000 |
عملکرد عملیات Unload | 7000 |
دسته استفاده | A |

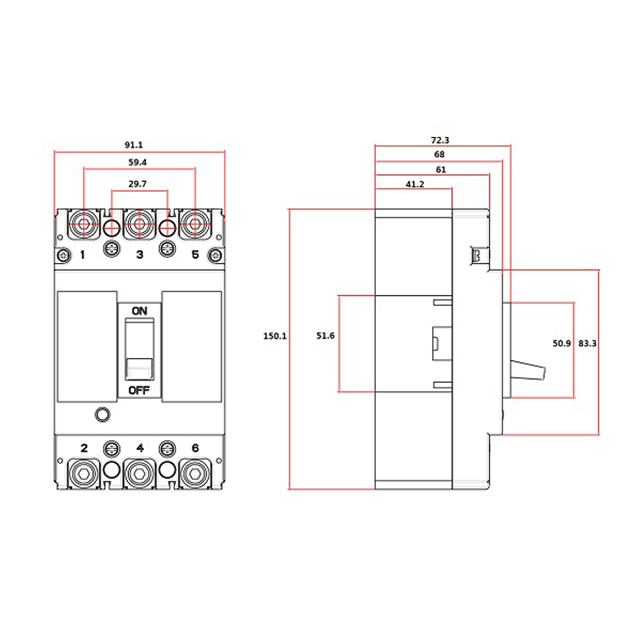

● ابعاد کلی و نصب (میلی متر)
● ویژگی حفاظتی
جریان نامی انتشار (A) | انتشار ترمودینامیکی (در دمای محیط زمین +40 درجه سانتیگراد و دریا +45 درجه سانتیگراد) | جریان عملیاتی از رهاسازی مغناطیسی (A | |
1.05 در (حالت سرد) زمان غیرفعال (ساعت) | 1.30 اینچ (وضعیت گرمایی) زمان عمل (h) | ||
در ≤63 | ≥1 | ˂1 | 5 ~ 10 در + 20٪ |
63˂در 100≤ | ≥2 | ˂2 | 5 ~ 10 در + 20٪ |
100˂ در 630≤ | ≥2 | ˂2 | 5 ~ 10 در + 20٪ |
دارای رتبه | انتشار ترمودینامیکی (در دمای محیط زمین +40 درجه سانتیگراد و دریا +45 درجه سانتیگراد) | عملیاتی | |||
جریان از | 1.0 در (حالت سرد) | 1.20 اینچ (وضعیت گرمایی) | 1.50 اینچ (حالت گرمایی) | 7.2 در (حالت سرد) | جریان از |
انتشار (الف) | زمان بدون سفر (ساعت) | زمان سفر (ساعت) | زمان سفر (ساعت) | زمان بدون سفر (ساعت) | رهاسازی مغناطیسی (A |
12.5≤در 400≤ | ≥2 | ˂2 | ≤4 دقیقه | 2s˂Tp≤10s | 12 در 20% |
